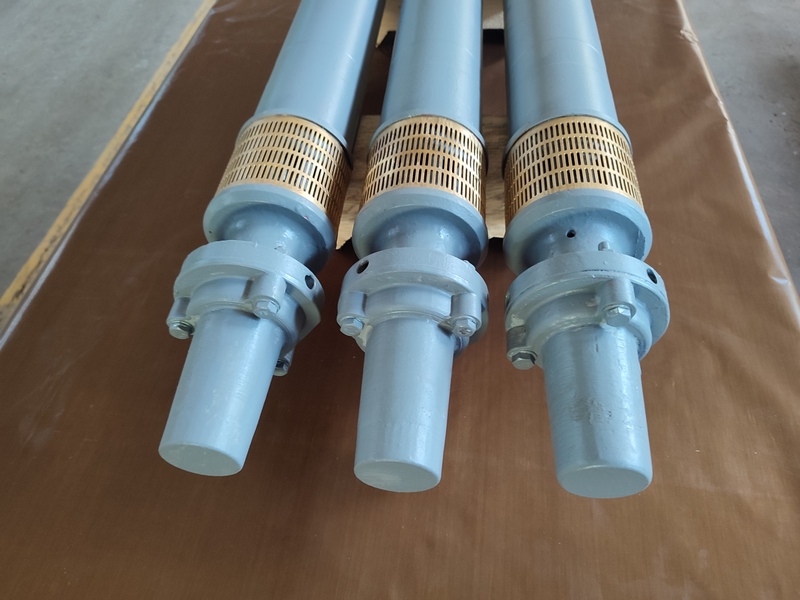

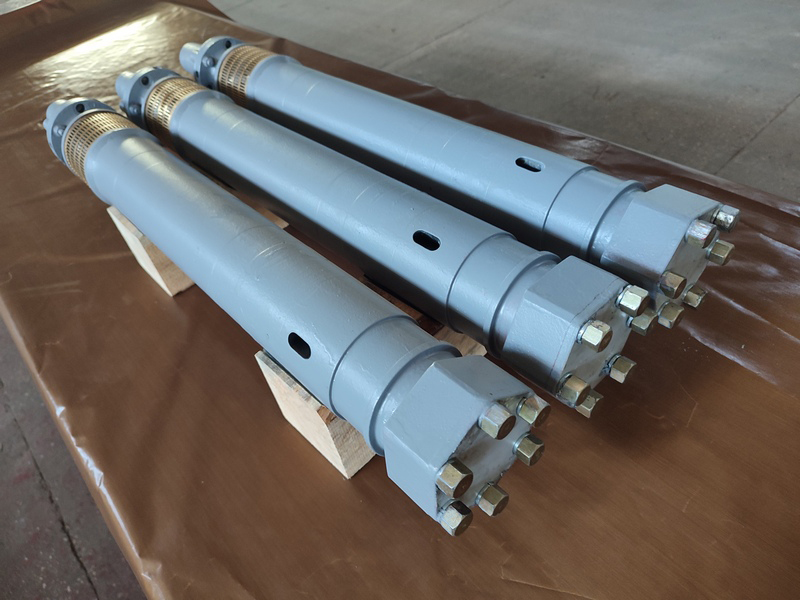

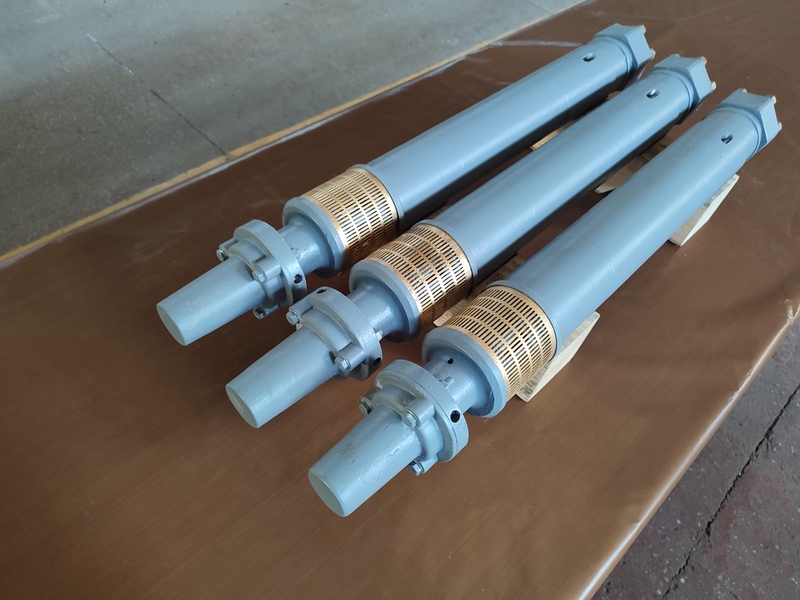

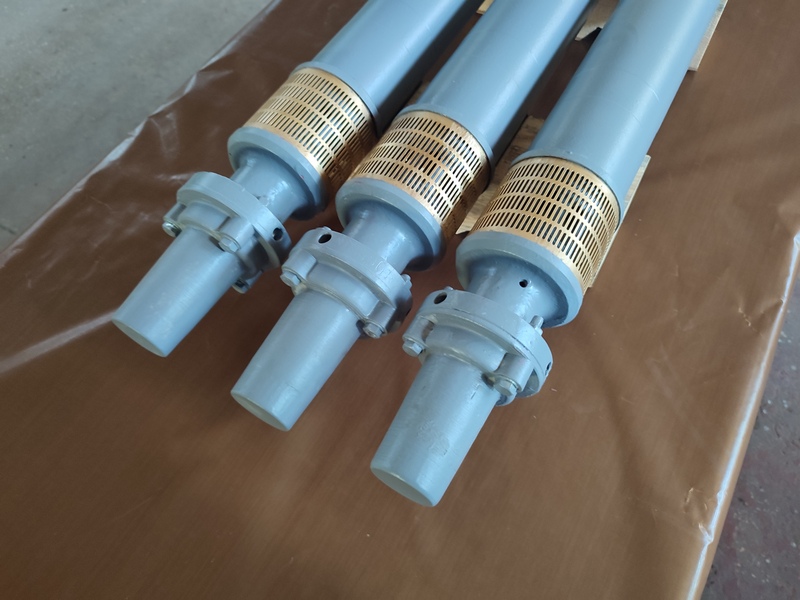

Газосепаратор ГС5-200КТ - встановлюється на вході в занурювальний відцентровий насос замість вхідного модуля і призначений для зниження вмісту вільного газу в пластовій рідині (суміш нафти, попутної води та попутного газу), що надходить у насос, до допустимого значення, що забезпечує стійку роботу насоса при відкачуванні пластової рідини з високим вмістом вільного газу. Газосепаратор ГС5-01-03 ПС - призначен для забезпечення стійкої роботи занурювальних відцентрових насосів при відкачуванні ними пластової рідини з великим вмістом вільного газу.
| Основні технічні дані та характеристики | Значення | |||
| Номінальна частота обертання (синхр.) валу, об/хв (Гц) | 3000 (50) | |||
Мінімальна пропускна здатність, м3/доб при частоті обертання (синхр.) валу: - 3000 об/хв (50 Гц) - 3600 об/хв (60 Гц) - 4200 об/хв (70 Гц) |
10 10 10 | |||
Номінальна пропускна здатність, м3/доб при частоті обертання (синхр.) валу: - 3000 об/хв (50 Гц) - 3600 об/хв (60 Гц) - 4200 об/хв (70 Гц) |
200 240 280 | |||
Максимальна пропускна здатність, м3/доб при частоті обертання (синхр.) валу: - 3000 об/хв (50 Гц) - 3600 об/хв (60 Гц) - 4200 об/хв (70 Гц) |
250 300 350 | |||
Потужність, що передається валом, при частоті обертання (синхр.) валу 3000 об/хв, кВт, не більше | 195 | |||
Потужність, що споживається на воді, при частоті обертання (синхр.) валу 3000 об/хв, кВт, не більше | 1 | |||
Заглиблення верхнього кінця валу (з боку насоса), мм при виставленому виліті нижнього кінця валу (з боку гідрозахисту) 58±0,2 мм | 38±0,25 | |||
Виліт нижнього кінця валу (з боку гідрозахисту), мм: - у крайньому нижньому положенні валу - у крайньому верхньому положенні валу |
63,3-65,3 51,6-53,2 | |||
Маса, кг, не більше | 26 | |||
| Основні характеристики пластової рідини | Значення | |||
| Температура, °С, не більше | 150 | |||
Гідростатичний тиск, МПа (кгс/см2), не більше | 40 (408) | |||
Концентрація завислих частинок, мг/л, не більше | 1000 | |||
Мікротвердість завислих частинок за шкалою Мооса, бал, не більше | 7 | |||
Щільність, кг/м3, не більше | 1400 | |||
Вміст попутної води, %, не більше | 99 | |||
Вміст вільного газу, % (за об'ємом), не більше | 55 | |||
Водневий показник попутної води, pH | 5,0-8,5 | |||
Кількість агресивних компонентів, г/л, не більше: - H2S - СО2 - Cl- - НСО3- - Са2+ |
1,25 1,15 60,00 1,00 6,00 | |||
Газосепаратор складається з наступних основних складальних одиниць та деталей: нижньої головки, верхньої головки, корпусу, гільзи, шнека, валу, направляючого апарату.
Нижня головка розташована у нижній частині газосепаратора під корпусом, з яким вона з'єднана за допомогою різьби. У нижній головці виконана порожнина з групою каналів для прийому пластової рідини. Вхід у порожнину закритий сіткою. У нижній головці розташовані твердосплавні втулки радіальних підшипників валу.
Верхня головка розташована у верхній частині газосепаратора над корпусом, з яким вона з'єднана за допомогою різьби. У верхній головці виконані дві групи каналів: для дегазованої рідини та для відсепарованого газу. Група каналів для дегазованої рідини спрямована в порожнину верхньої головки, з якої вона надходить у відцентровий насос. Група каналів для відсепарованого газу спрямована на зовнішню поверхню верхньої головки, таким чином, він направляється в затрубний простір свердловини. У верхній головці розташована твердосплавна втулка радіального підшипника валу.
Гільза встановлена всередині корпусу для захисту його внутрішньої поверхні від зносу.
Шнек та твердосплавні втулки радіальних підшипників встановлені на валу.
Направляючий апарат встановлений перед шнеком.
Газосепаратор виконаний без осьової опори валу. Вал газосепаратора спирається на вал гідрозахисту.
Газосепаратор встановлюється на вході в насос замість вхідного модуля. З'єднання валів здійснюється шліцевою муфтою.
Напрямок обертання валу газосепаратора – за годинниковою стрілкою, якщо дивитися на нього з боку верхньої головки (згори).

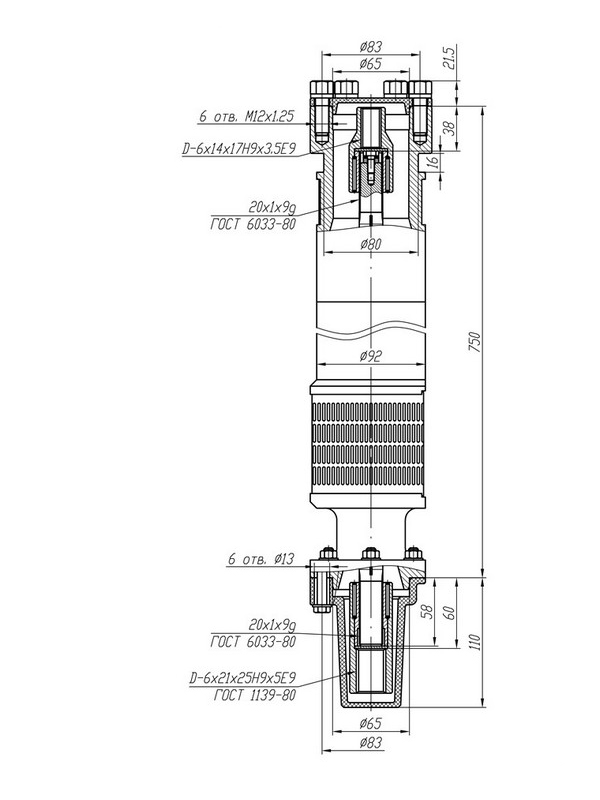

Габаритні та приєднувальні розміри
Робота газосепаратора заснована на відокремленні газу від рідини при впливі відцентрових сил.
При роботі газосепаратора потік пластової рідини надходить через сітку в порожнину нижньої головки і по каналам подається через направляючий апарат на шнек. Шнек подає пластову рідину в сепараційну камеру, в якій вона приводиться в обертання та відбувається відділення газу від рідини за рахунок дії відцентрових сил. Дегазована рідина по каналам направляється в порожнину верхньої головки, з якої вона надходить у насос. Відсепарований газ по каналам направляється на зовнішню поверхню верхньої головки і в затрубний простір свердловини.
